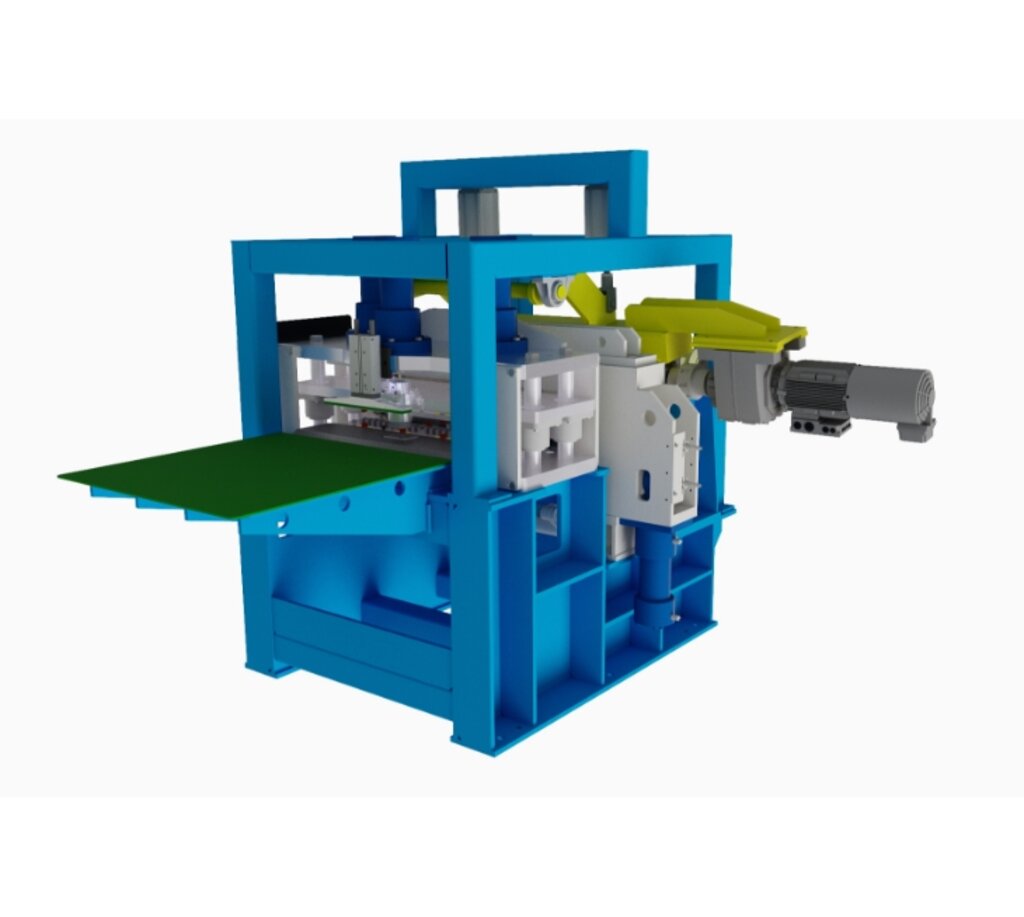

KOMPONENTEN FÜR DIE BAND- BLECH- UND DRAHTINDUSTRIE
Wir entwickeln individuelle Lösungen für die effiziente Verarbeitung von Blech, Band und Draht. Unser Angebot reicht von Scheren über Speichertechnik, Haspel und Spuler bis hin zu Rollgängen und Förderanlagen für einen reibungslosen Produktionsablauf.
KOMPONENTEN FÜR DIE BLECH-, BAND- UND DRAHTINDUSTRIE
Wir bieten maßgeschneiderte Lösungen für die effiziente Verarbeitung von Blech, Band und Draht. Unser Portfolio umfasst:
Scheren – präzises Trennen von Bändern und Blechen in kontinuierlichen oder getakteten Prozessen
Speichertürme & Bandspeicher – Pufferung für unterbrechungsfreie Abläufe
Haspel & Spuler – zuverlässiges Ab- und Aufwickeln von Bandmaterial
Rollgänge & Fördertechnik – reibungsloser Materialfluss zwischen den Bearbeitungsstationen
SCHEREN & KOMPLETTSYSTEME FÜR DIE BLECHBEARBEITUNG IM MASCHINENBAU
Unsere spezialisierten Schereinheiten und Komplettlösungen sind für die präzise Bearbeitung von Blechen im industriellen Maschinenbau ausgelegt. Ob Nietstanzenverbindungen mit integrierter Andruckrolle oder Schropfscheren für saubere Trennschnitte – unsere Systeme gewährleisten hohe Prozesssicherheit, Wiederholgenauigkeit und optimale Integration in automatisierte Fertigungsabläufe.

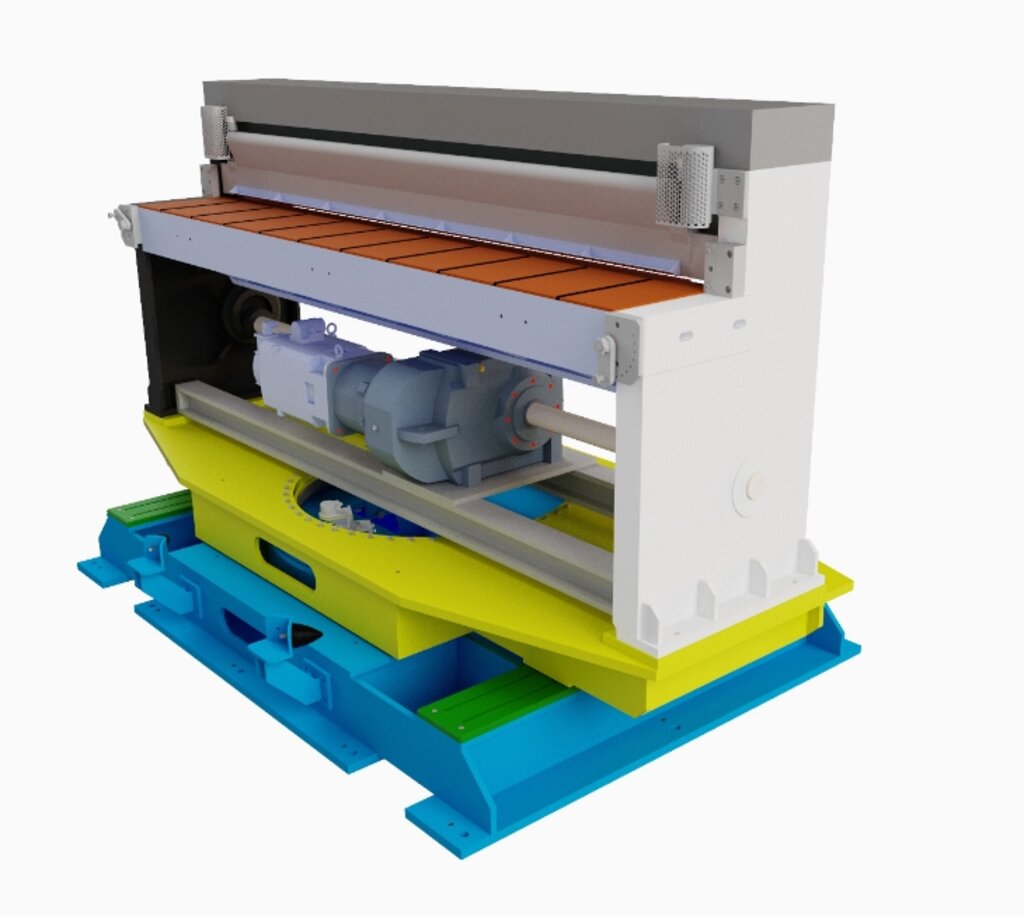

SCHWENKSCHERE MIT UNTERBAU FÜR TRAPEZBLECHE
Kompakte und robuste Schwenkschere für präzises Schneiden von Trapezblechen.
Der Schwenkantrieb erfolgt über einen stabilen Drehkranz mit Zahnradmechanik und sorgt für gleichmäßige Schnitte bei minimalem Kraftaufwand.
Stahlunterbau für sicheren Stand
Zahnradgetriebener Schwenkmechanismus
Anpassbare Trapezgeometrie – auch für Sonderprofile
Rollgang angepasst an die Profilgeometrie für optimale Blechführung
Saubere Schnittkanten
ohne Verformung

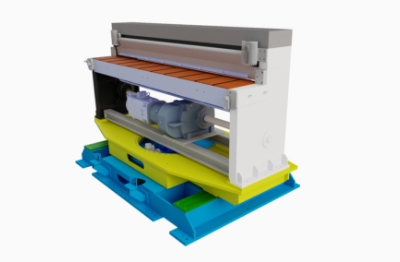

SCHERENUNTERBAU

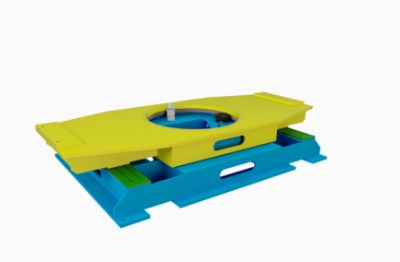

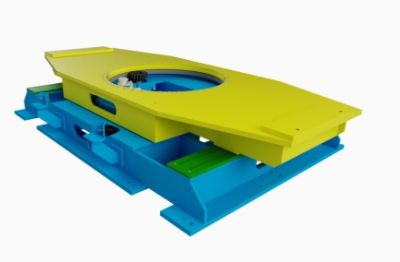

SCHWENKSCHERENUNTERBAU
SCHWENKSCHERENUNTERBAU

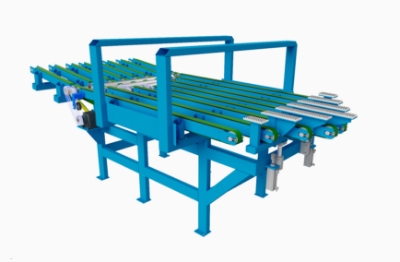

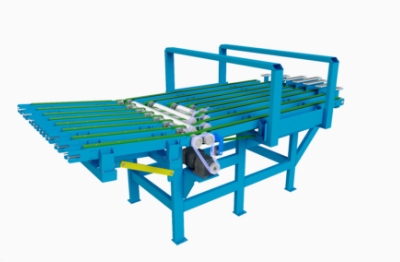

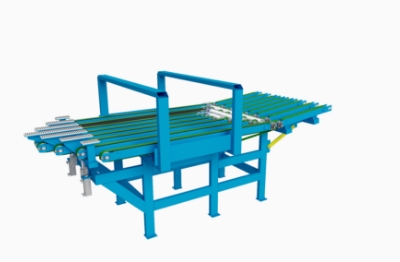

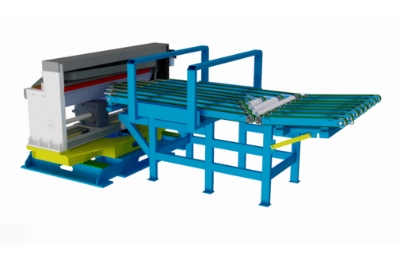

ÜBERLEITTISCH
ÜBERLEITTISCH
ÜBERLEITTISCH
ÜBERLEITTISCH
ÜBERLEITTISCH

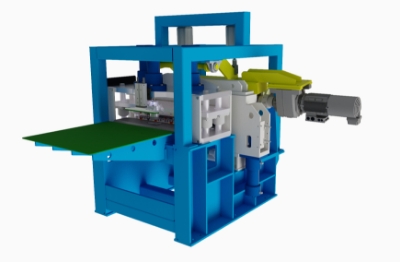

NIETSTANZEINHEIT MIT SCHROPSCHERE UND ANDRUCKROLLE
Diese Einheit verbindet zwei Blechenden formschlüssig durch eine spezielle Geometrie des Stanzwerkzeugs – ganz ohne Niete. Die Andruckrolle fixiert die Bleche, während die Schropfschere die Kanten vorbereitet. Beim Stanzen werden die Bleche durch die Werkzeugform ineinander gezogen, was eine dauerhafte und stabile Verbindung erzeugt.
VORTEILE:
Verbindung ohne Zusatzteile
Saubere Kantenbearbeitung
Schneller, automatisierter Prozess

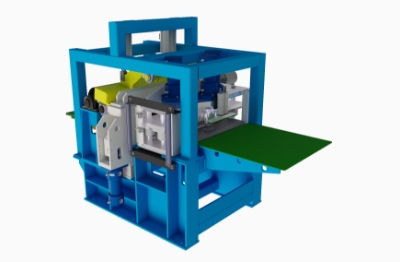

ÜBERGABESTATION-ABWICKELHASPEL
ÜBERGABESTATION-ABWICKELHASPEL

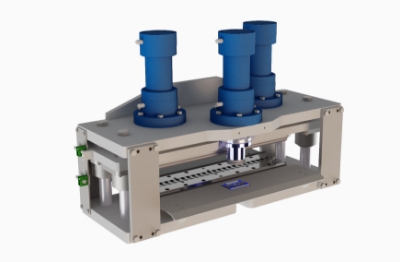

VERBINDUNGSEINHEIT

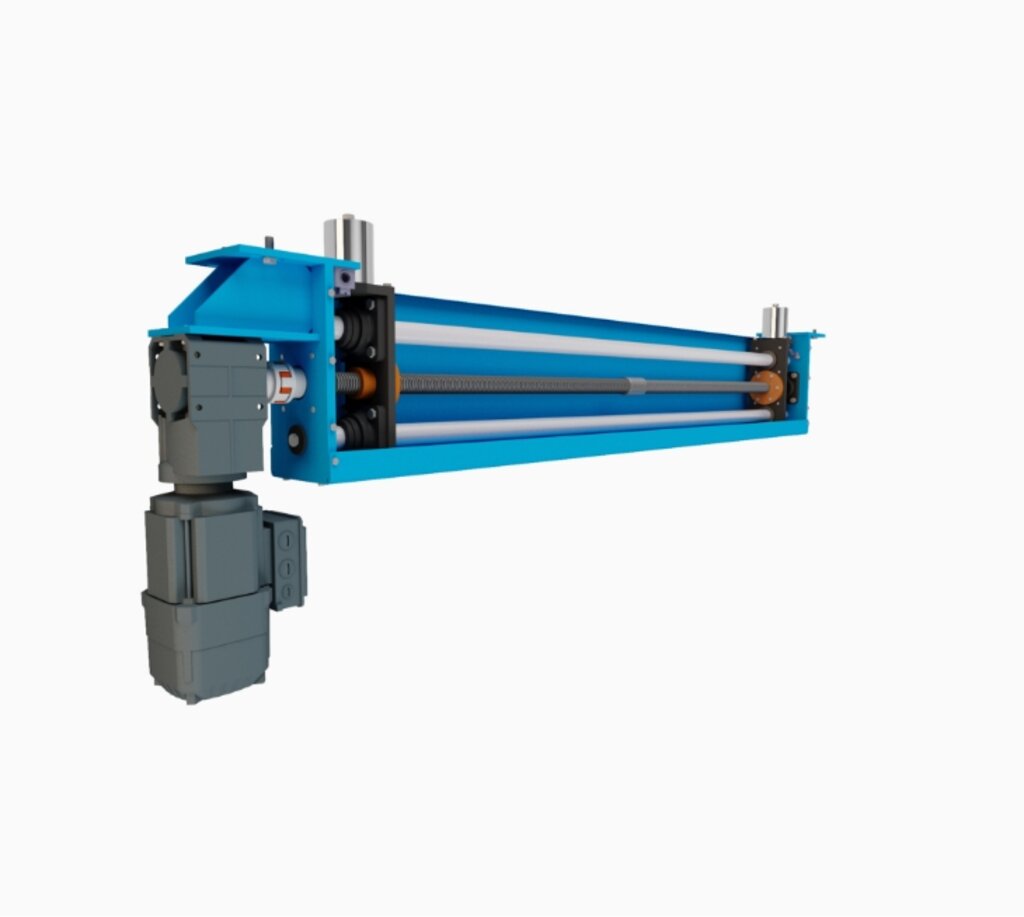

BREITENEINSTELLUNG MIT FÜHRUNGSROLLEN – PRÄZISE COILFÜHRUNG VOR DER SCHERE
Zwei seitlich positionierte Führungsrollen ermöglichen eine exakte Breiteneinstellung des Bandes nach der Schlinkengrube und vor der Schere. Die Rollen zentrieren das Coil materialschonend und sorgen für eine stabile Führung – für präzise Schnitte und optimale Prozesssicherheit.
SPEICHERTURM FÜR BANDMATERIAL – EFFIZIENTE PUFFERLÖSUNG FÜR KONTINUIERLICHE PROZESSE
Ein Speicherturm (auch Bandspeicher oder Loop Tower) ermöglicht die kontinuierliche Versorgung von Schneidanlagen, selbst wenn der Materialvorschub unterbrochen wird. Durch die gezielte Pufferung des Bandmaterials zwischen zwei Prozessschritten bleibt der Produktionsfluss stabil und effizient.
Kernfunktionen & Komponenten
Umlenkrollen: Das Band wird über mehrere Rollen geführt – vertikal oder horizontal.
Schlaufenbildung: Flexible Schlaufen puffern Material und gleichen Taktunterschiede aus.
Tänzer- oder Hubsystem: Regelt die Bandspannung und passt die Schlaufenlänge dynamisch an.
Sensorik: Überwacht Position, Geschwindigkeit und Spannung für präzise Steuerung.

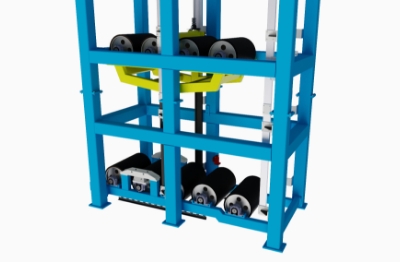

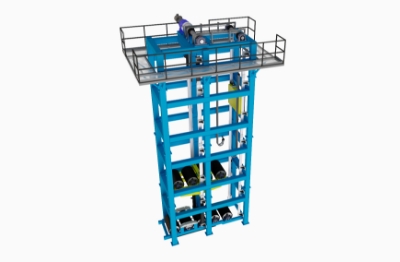

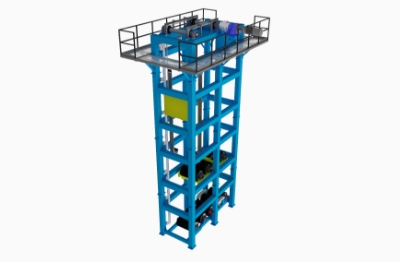

SPEICHERTURM VERTIKAL
SPEICHERTURM
SPEICHERTURM
SPEICHERTURM

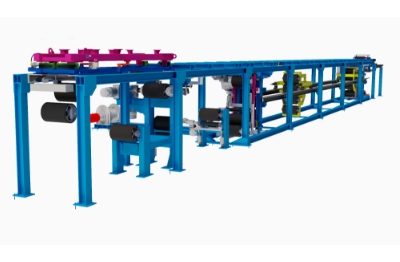

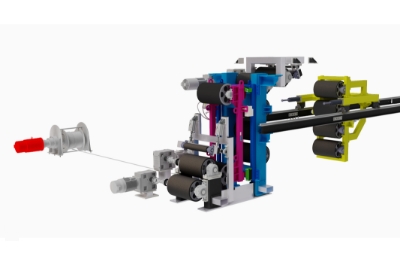

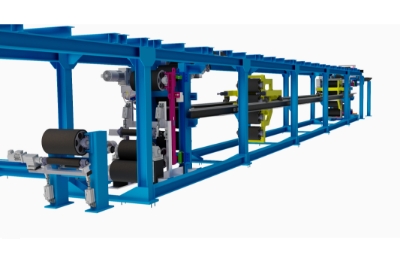

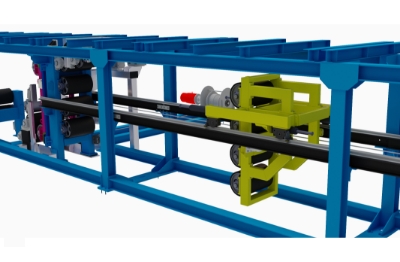

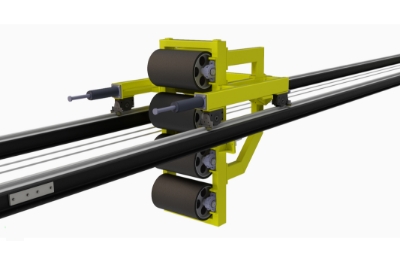

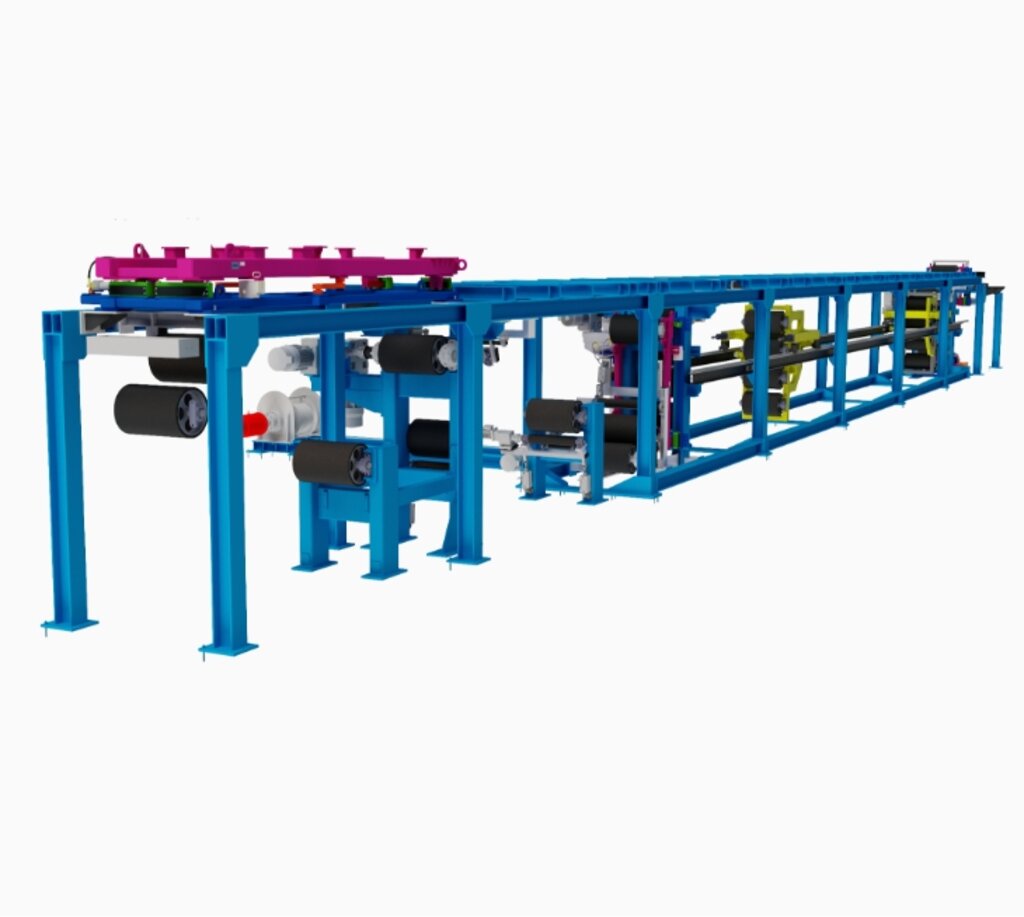

SPEICHERTURM HORIZONTAL
HORIZONTALER SPEICHERTURM
HORIZONTALER SPEICHERTURM
SPEICHERTURM
HORIZONTALER SPEICHERTURM
HORIZONTALER SPEICHERTURM
HASPELN & SPULER FÜR DRAHT, BLECH UND BAND – VON KLEIN BIS 30.000 KG
Unsere Haspel- und Spulerlösungen ermöglichen das effiziente Ab- und Aufwickeln von Draht, Blech und Bandmaterialien – von kleinen Einheiten bis zu schweren Coils mit bis zu 30.000 kg. Ob für die Verarbeitung, Lagerung oder den Transport: Wir bieten robuste, präzise und anpassbare Systeme für jede Anwendung.
Von Handhaspeln bis zu motorisierten Schwerlastanlagen.
SPEICHERTURM HORIZONTAL

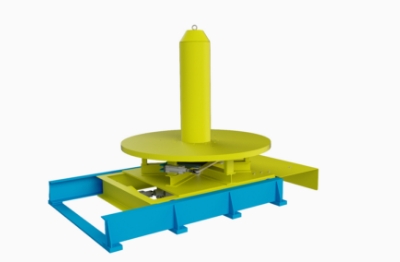

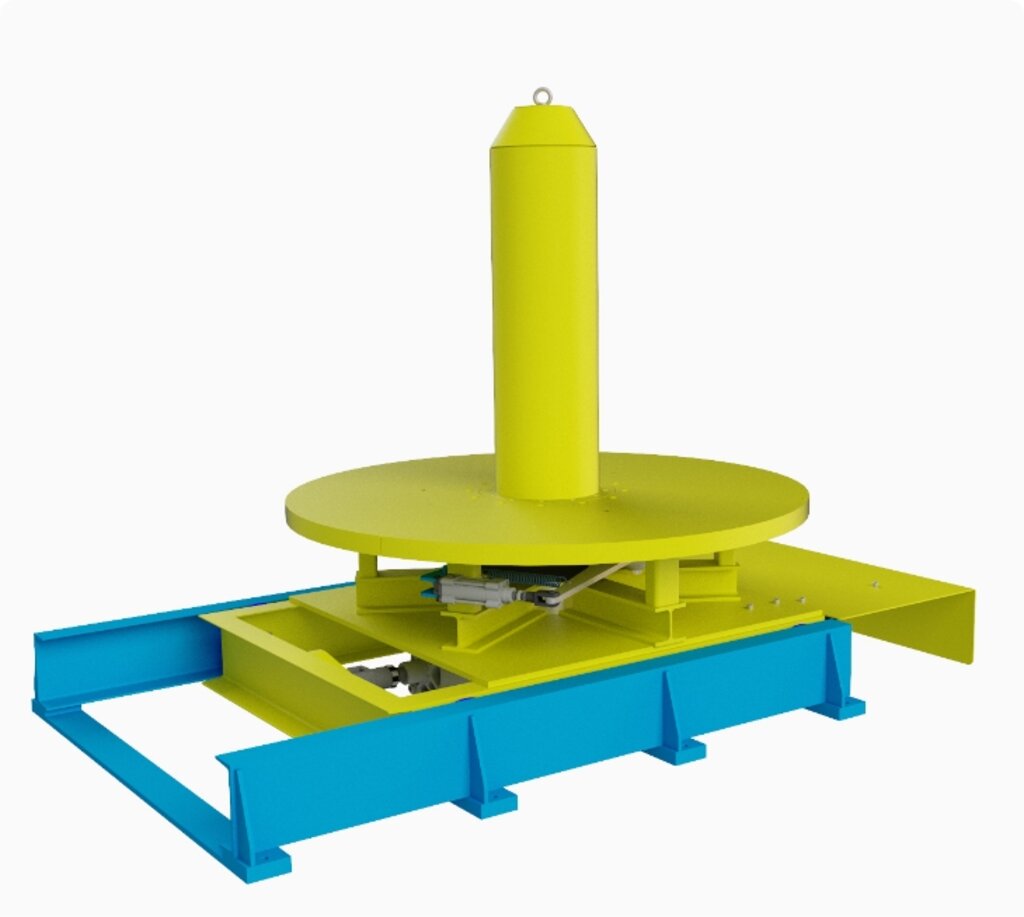

AUFLAUFTELLER
DIVERSE SPULER

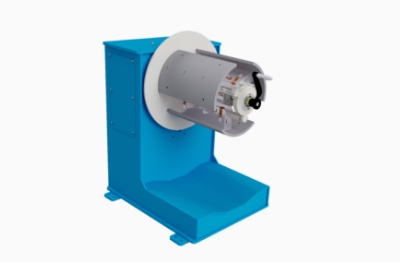

SPULER
SPULER
SPULER
SPULER

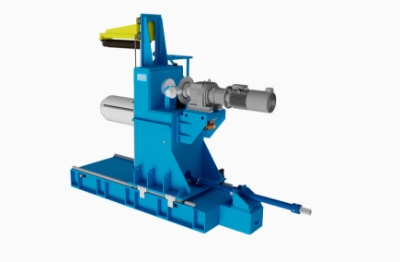

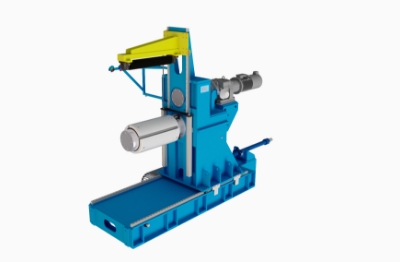

HASPEL
HASPEL
HASPEL

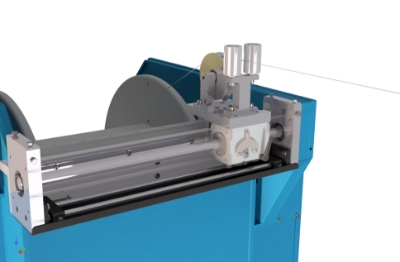

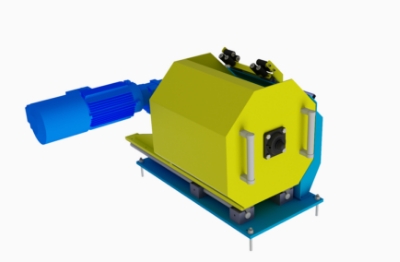

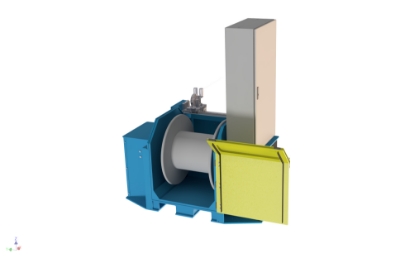

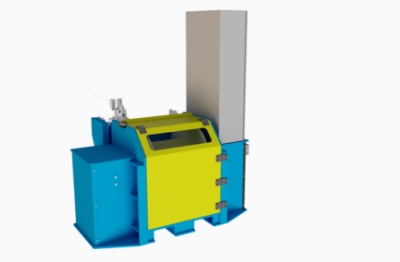

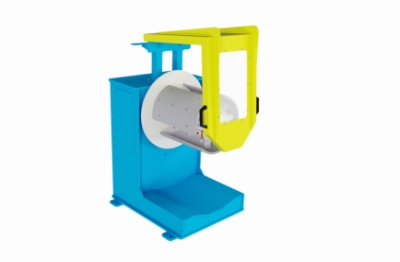

SPULER FÜR DRAHT

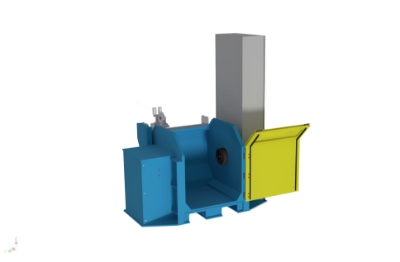

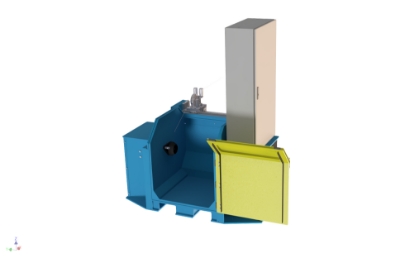

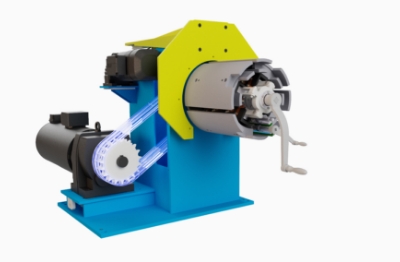

SPULER 1
SPULER
SPULER
SPULER
SPULER
SPULER
SPULER

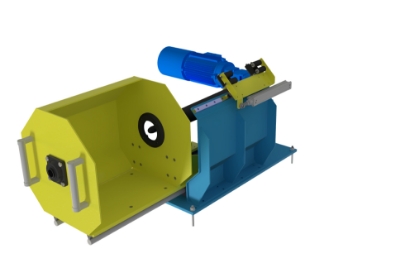

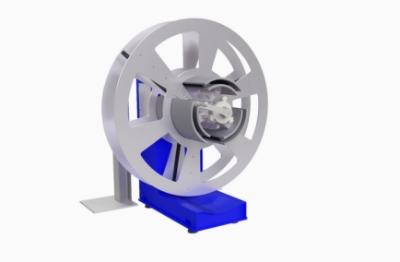

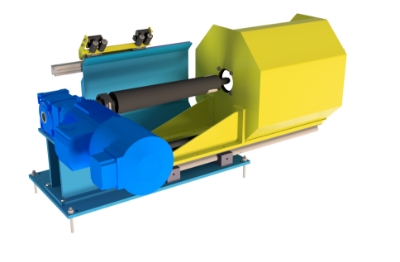

SPULER 2
SPULER
SPULER
SPULER

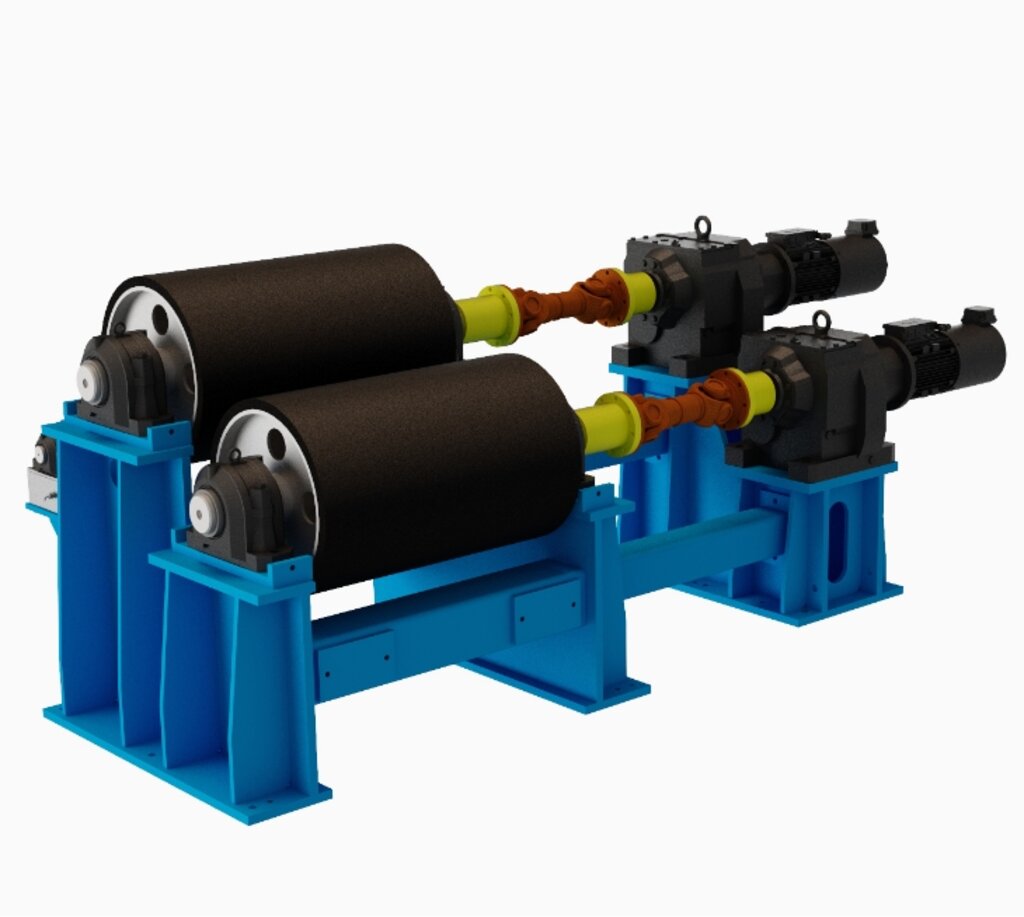

ROLLGÄNGE, UMLENKROLLEN UND S-ROLLEINHEITEN
In der Blechindustrie sorgen Rollgänge für einen effizienten und automatisierten Transport von Blechen und Coils durch die Produktionslinien. Umlenkrollen ermöglichen eine präzise Richtungsführung des Materials und schaffen Flexibilität in der Anlagenplanung. S-Rollen kommen beim Richten zum Einsatz und helfen, Spannungen im Blech zu reduzieren – für eine glatte Oberfläche und optimale Weiterverarbeitung.

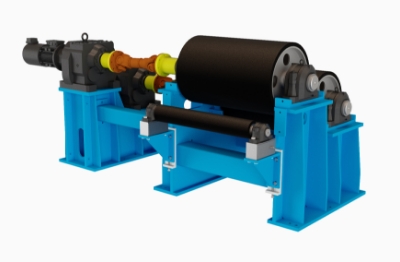

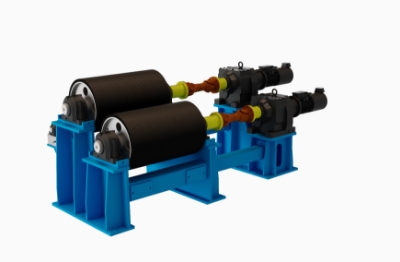

UMLENKROLLEN S-ROLLEN
S-ROLLEN
S-ROLLEN

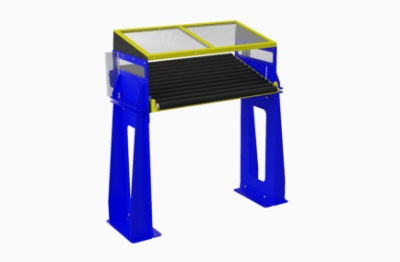

ZWISCHENROLLGANG
ZWISCHENROLLGANG

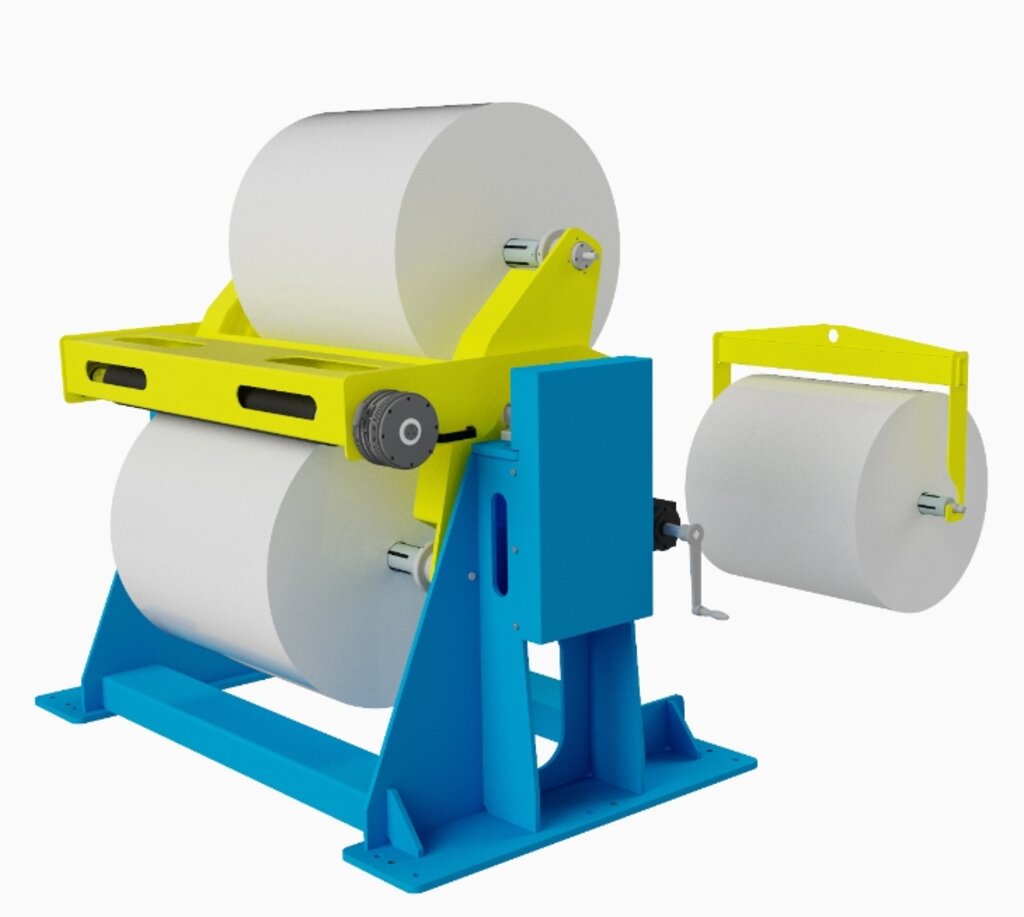

PAPIERWICKLER
Der doppelte Papierwickler ermöglicht das kontrollierte Ab- und Aufwickeln von Papierbahnen. Je nach Bedarf kann das Papier gebremst geführt oder aktiv angetrieben abgewickelt werden. Die doppelte Ausführung sorgt für unterbrechungsfreien Rollenwechsel und erhöht die Effizienz im Produktionsprozess.

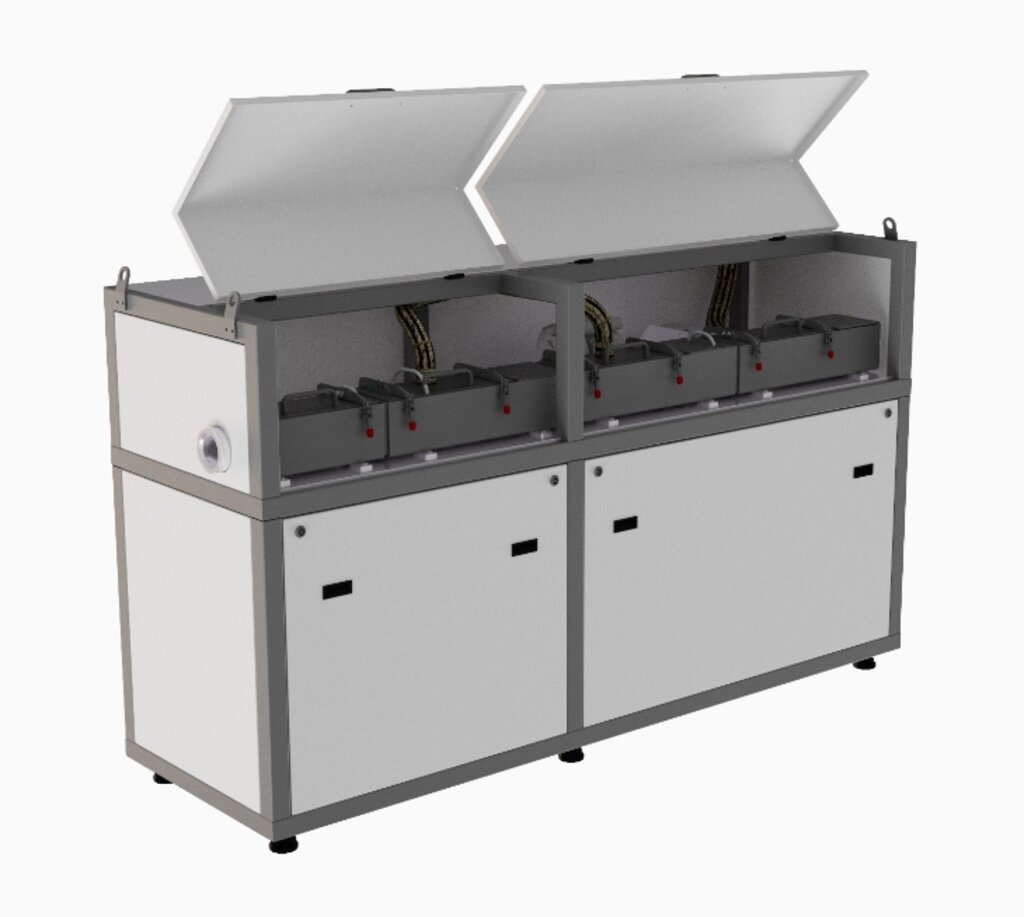

BESCHICHTUNGS- UND TROCKNUNGSANLAGE FÜR DRAHTPRODUKTION
Unsere hochwertige Anlage dient der Beschichtung und Trocknung von Emulsion mit Trägersalz in Linie vor einer Ziehmaschine. Sie ist speziell konzipiert für Walz-, Bau- und Legierungsdrähte mit einem Durchmesser von bis zu ø 12 mm.
TECHNISCHE MERKMALE:
Material: Komplett gefertigt aus robustem VA-Edelstahl für maximale Langlebigkeit und Korrosionsbeständigkeit.
Modulares Durchlaufbecken:
Kammer 1 & 2: Beschichtung mit Trägersalz
Kammer 3 & 4: Trocknung der Emulsion mittels integrierter Heißgebläse
Emulsionstank: Unterhalb der Becken montiert, ausgestattet mit Heizpatronen
(4 x 4 kW) zur Erwärmung bis max. 95°C
Maße der Anlage: ca. 2.500 x 600 x 1.000 mm (L x B x H) – Einlaufhöhe individuell an die Ziehmaschine anpassbar
Elektrische Installation: Alle Aggregate sind vollständig elektrisch verdrahtet und installiert
Diese Anlage ermöglicht eine effiziente und gleichmäßige Beschichtung sowie eine schnelle Trocknung, wodurch die Qualität und Verarbeitungsgeschwindigkeit Ihrer Drahtprodukte deutlich verbessert wird.

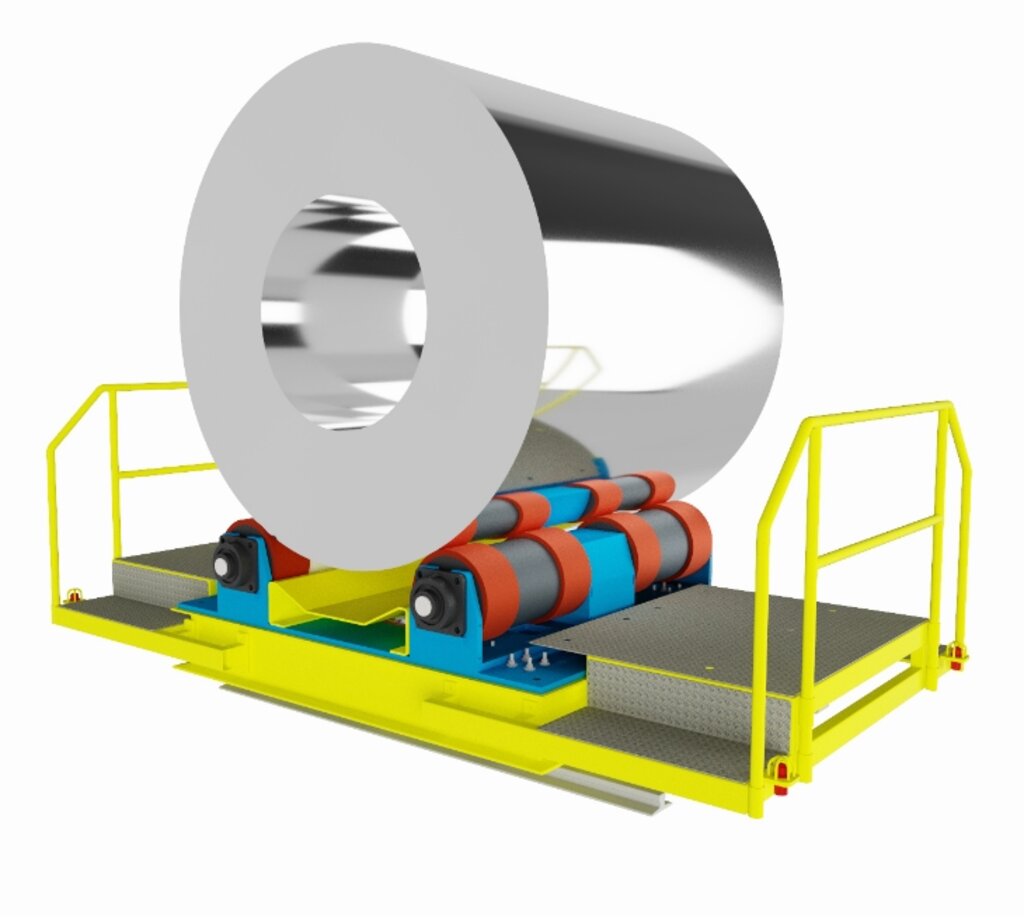

COILWENDER BIS 32 TONNEN – KOMPAKT & LEISTUNGSSTARK
Unser Coilwender ermöglicht das sichere und effiziente Wenden von Blechcoils bis zu 32 Tonnen Gewicht. Ideal für die Vorbereitung von Bearbeitungsprozessen, Inspektionen oder Richtungswechsel in der Fertigungslinie. Robuste Konstruktion, einfache Bedienung und maximale Sicherheit – für reibungslose Abläufe in der Blechverarbeitung.
